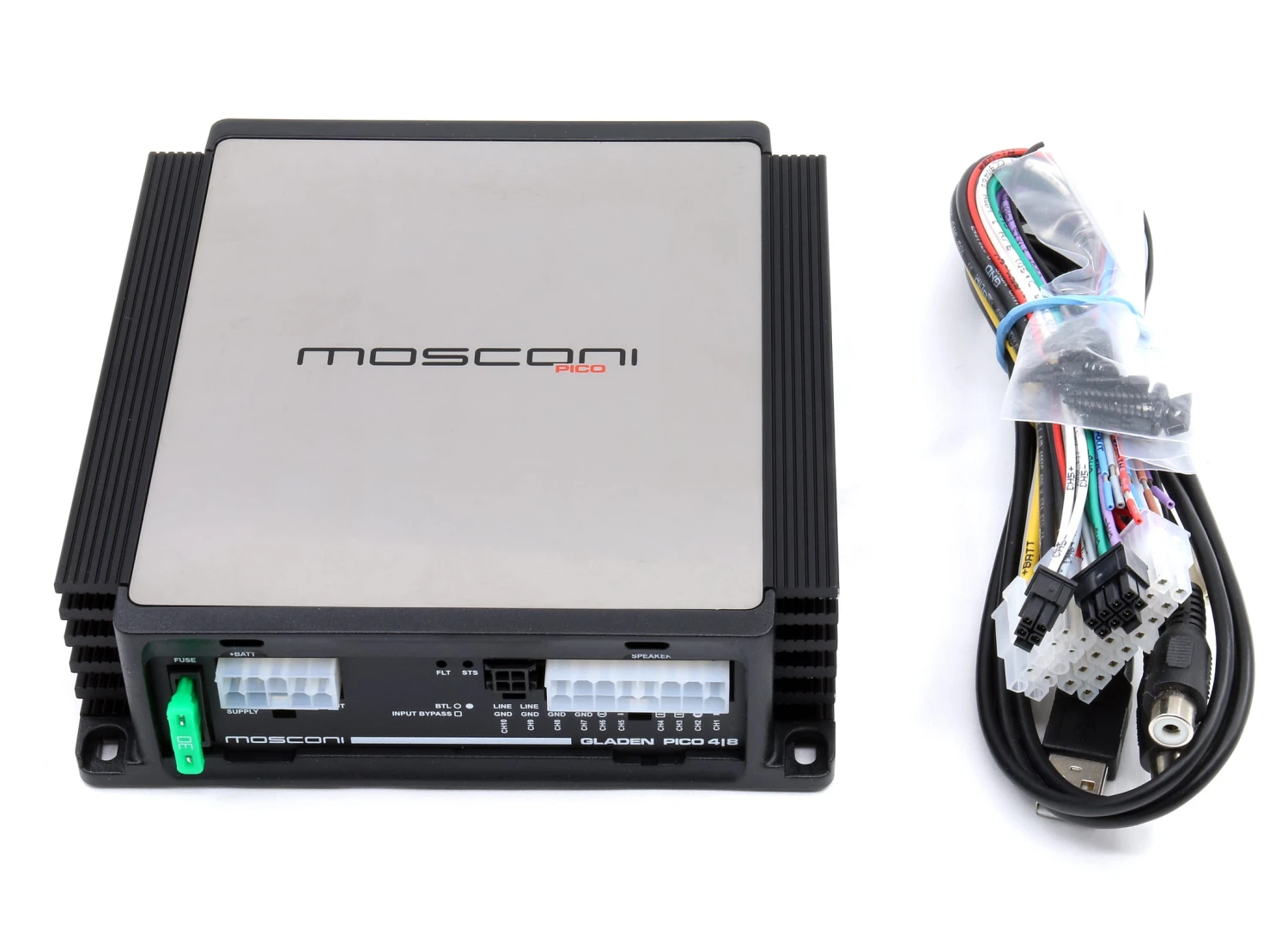

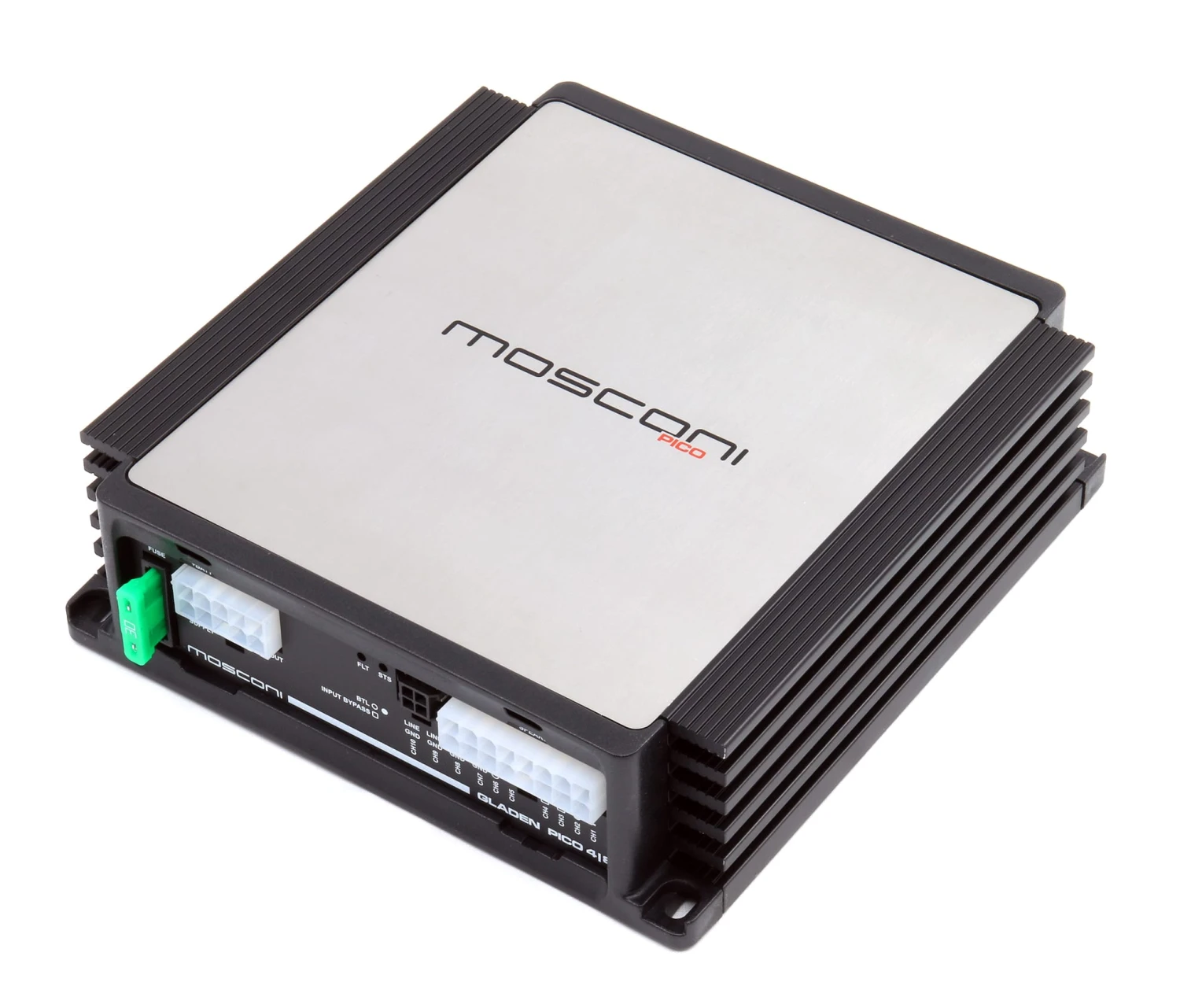

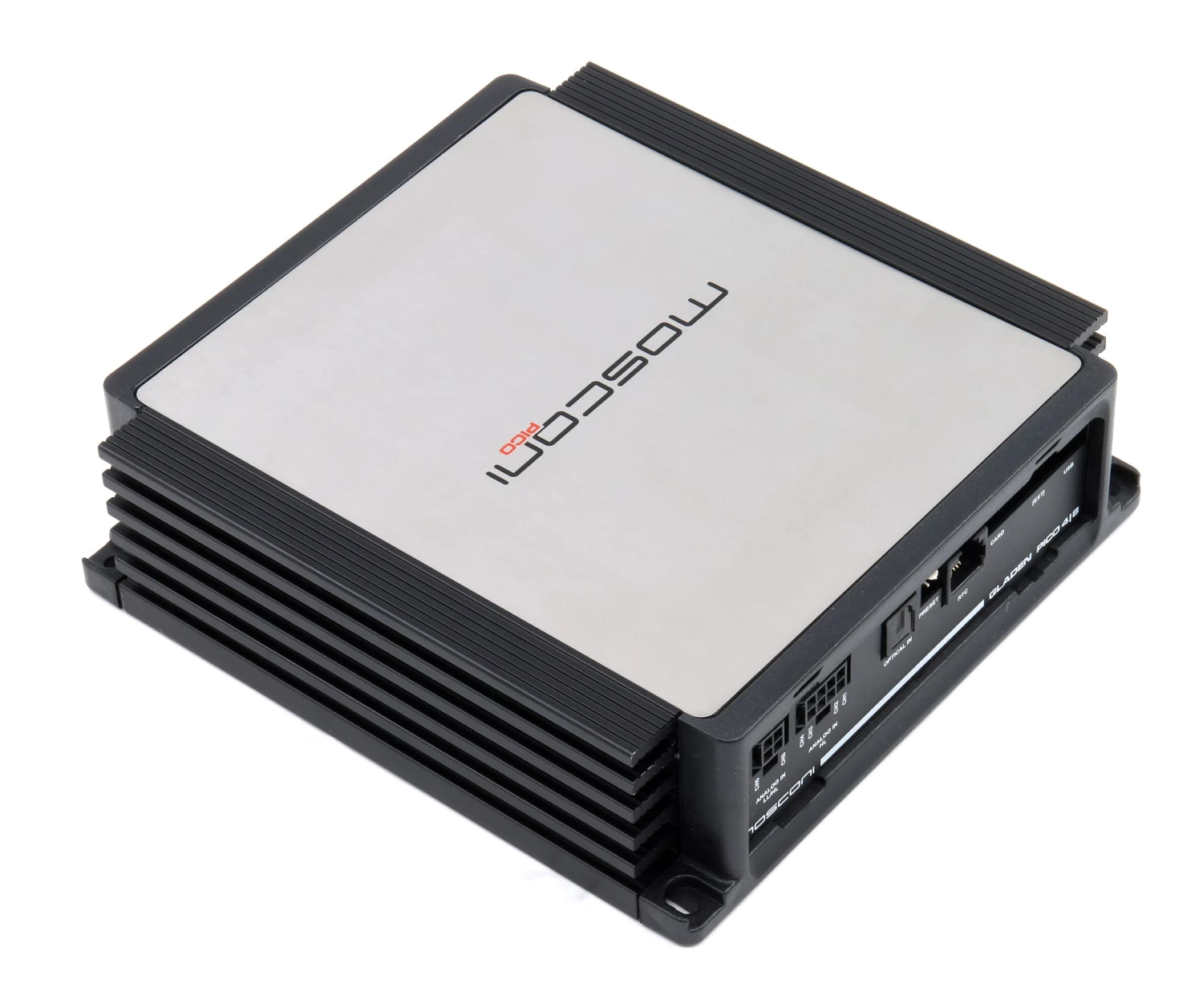

Mosconi Gladen Pico 4 | 8 DSP Endstufe

4-Kanal DSP Endstufe mit 8 Kanal DSP – Die Lösung für alle OEM Anwendungen



Vierkanal Fullrange-PWM-Verstärker mit separater, synchronisierter Modulation. Bis zu 480Wrms Gesamtleistung, brückbar und 2-Ohm stabil. Damit beherrscht die PICO 4 jede Konstellation: Ob klassische Front-Sub / Front-Rear Konzepte, Doorboard, zwei Subwoofer oder Subwoofer mit Doppelschwingspule.



Technische Daten:

• Leistung an 4 Ohm: 4x 90W oder 2 x 230W gebrückt
• Class G/H
• Molex Anschlussklemmen
• ultra kompakt

Maße: 15 x 15,6 x 4,6 cm





Besonderheiten:



Signalgesteuertes Netzteil: Im Gegensatz zu Class G/H wird das Netzteil nur bei Bedarf (hohen Pegeln) zugeschaltet und abhängig vom Leistungsbedarf geregelt. Benefit: Der Ruhestrom liegt zwischen 250mA und 450mA (je nach Lautsprecherbeschaltung) -> Besonders interessant für Elektromobilität und Wohnmobile



Wandlerlose High-Speed PWM Endstufen: Hocheffiziente PWM-Endstufen mit der derzeit schnellsten Trägerfrequenz weltweit (>2MHz), ermöglicht HiRes-Audio-Übertragung und die extrem kleine Baugröße. Die Modulation erfolgt ohne DAC direkt aus dem 96kHz TDM-Signal des DSP, dadurch ist das Grundrauschen gegen Null und THD+N ~0,02% / 1W.



Hardware:

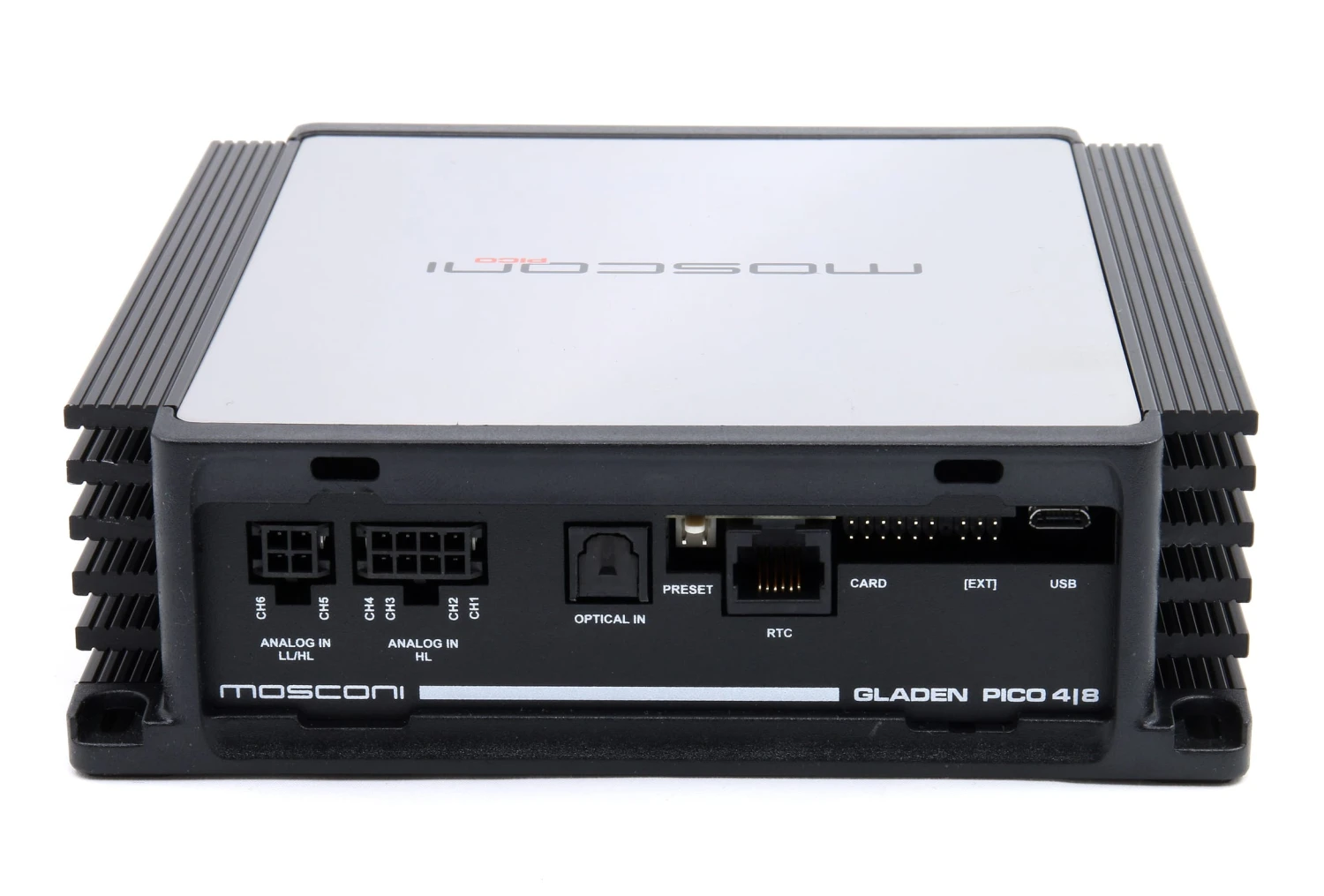

Eingangsseite:

• 4x Analogeingänge High-Level bis 30V + 2x High-Level oder RCA (umschaltbar), weitere 4 High-Level per optionaler Steckkarte
• 1x Digitaleingang SP-Dif optisch
• 1x Bluetooth-Port mit SP-Dif – TTL (8kHz – 96kHz, z.B. für Mos_BTS Bluetooth Streaming Modul)
• 1x Bluetooth extended digital Audio Port (BT+) (flexibler 8kHz – 384kHz synchroner Digitaleingang für Audioquellen mit 2 – 16 Kanälen, direkter DSP-Zugang ohne Jitter, z.B. für MOS BTS96k BT streaming Modul oder erweiterte Analogeingänge)

DSP-Teil:

• 294.912 MHz, 32-bit Audio-Port, 64-Bit Core. Double Precision 56Bit Filterberechnung. 3072 SIMD instructions per sample at 96 kHz. ASRCs from 1:8 up to 7.75:1 ratio and 139 dB DNR.

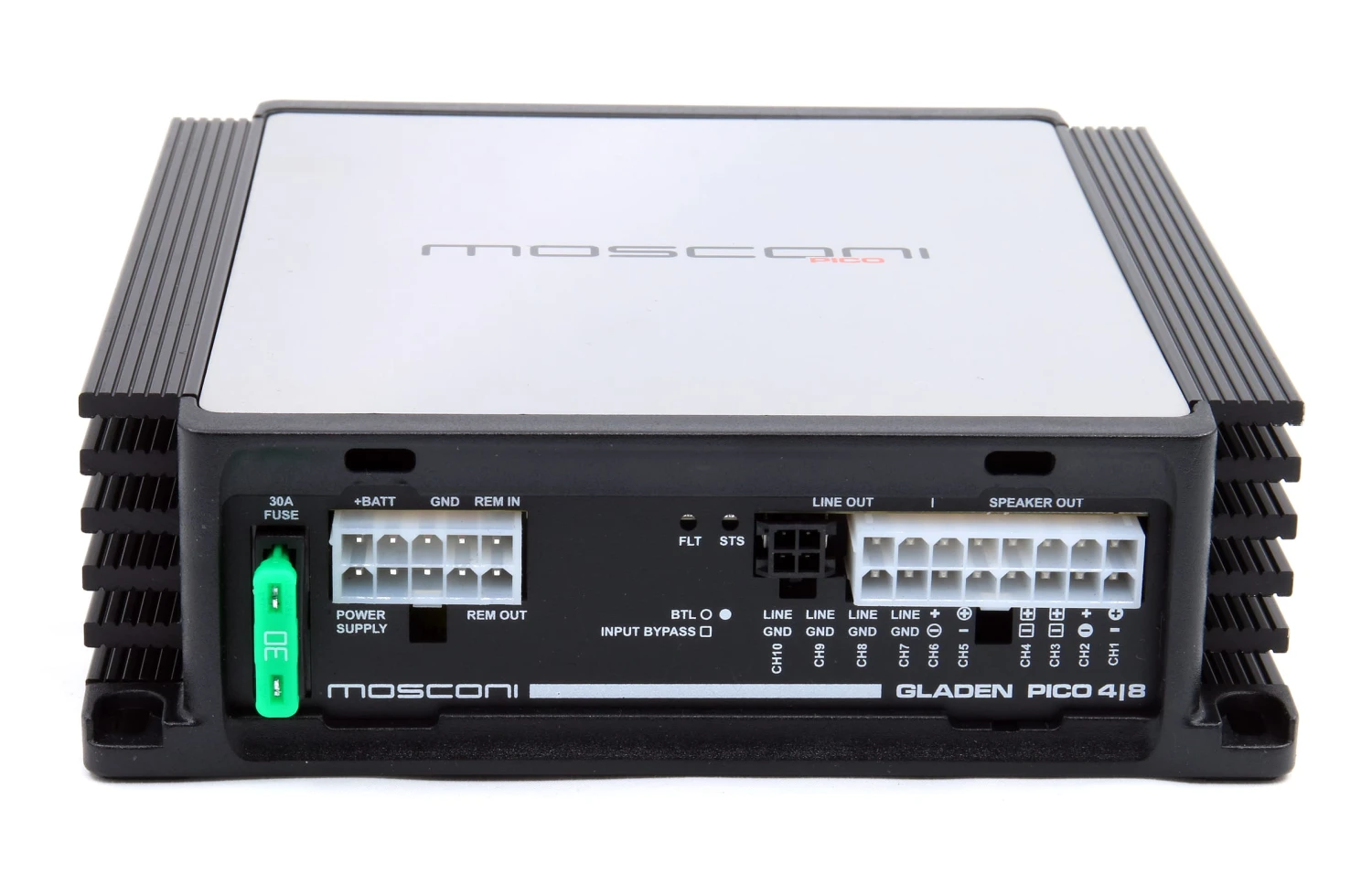

Ausgänge:

• 4-Kanal RCA (prozessiert)
• Remote-out

Software

• 9 Band parametrischer Eingangs-EQ (De-Equalizing) 6x Eingangs-Delay 0 – 3ms / 0,01ms (De-Delay)
• Flexibler Mischer für Signalrouting (Seitengetrennt, kann summieren und subtrahieren, 10 Eingänge auf 4×2 Ausgangsgruppen)
• 3x 30 Band Gruppen-EQ (parametrisch, relative Phase bleibt stabil)
• 10 Band Ausgangsfilter HighPass / LowPass / HighShelf / LowShelf / Notch / Allpass 1. + 2. Ordnung / Speaker-EQ)
• 8x Speaker-Delay 0 – 12ms, 0,01ms
• 8x Speaker Phase switch.



Optionales Zubehör:

• Fernbedienungen RCD, RC-Mini, RTC-Hub
• RC-CAN (CAN-Bus)
• Bluetooth-Module für App-Steuerung, Audiostreaming, USB-PC-Programmierung
• RCA-Kabelbaum EXT.4HLin für 4 analoge Eingänge
• Verbindungskabel EXT.4LINK zu anderen PICOs
• BT+-Erweiterung 4 analoge Eingänge
• BT+-Erweiterung Audiostreaming 24/96 „Direct In“ via I^2S
• BT+-Erweiterung USB-Programmiermodul
• Plug‘n‘play-Kabelbäume zum Fahrzeug
