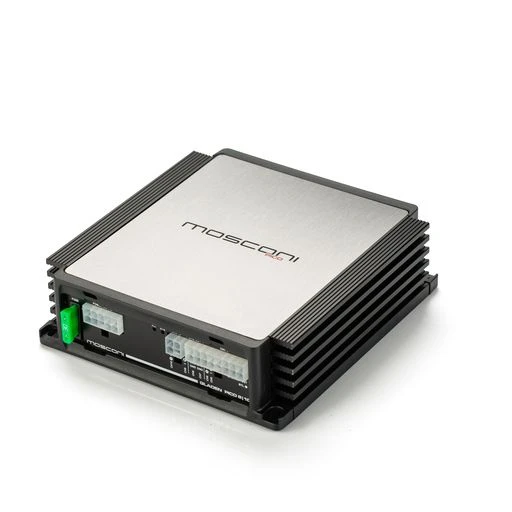

Mosconi Gladen Pico 8 | 10 DSP

8-Kanal DSP Endstufe mit 10 Kanal DSP



Technische Daten:

• Leistung an 4 Ohm: 4x 50W + 4x 90 (oder 2x240W) RMS
• 2 prozessierte DSP Ausgänge
• 2 Ohm stabil auf den Kanälen 5-8
• brückbar auf den Kanälen 5-8
• Class G/H
• Molex Anschlussklemmen
• ultra kompakt
• Maße: 15 x 16 x 4,6 cm

---

Signalgesteuertes Netzteil: Im Gegensatz zu Class G/H wird das Netzteil nur bei Bedarf (hohen Pegeln) zugeschaltet und abhängig vom Leistungsbedarf geregelt. Benefit: Der Ruhestrom liegt zwischen 250mA und 450mA (je nach Lautsprecherbeschaltung) -> Besonders interessant für Elektromobilität und Wohnmobile

---

Wandlerlose High-Speed PWM Endstufen: Hocheffiziente PWM-Endstufen mit der derzeit schnellsten Trägerfrequenz weltweit (>2MHz), ermöglicht HiRes-Audio-Übertragung und die extrem kleine Baugröße. Die Modulation erfolgt ohne DAC direkt aus dem 96kHz TDM-Signal des DSP, dadurch ist das Grundrauschen gegen Null und THD+N ~0,02% / 1W.

---

Hardwareausstattung:

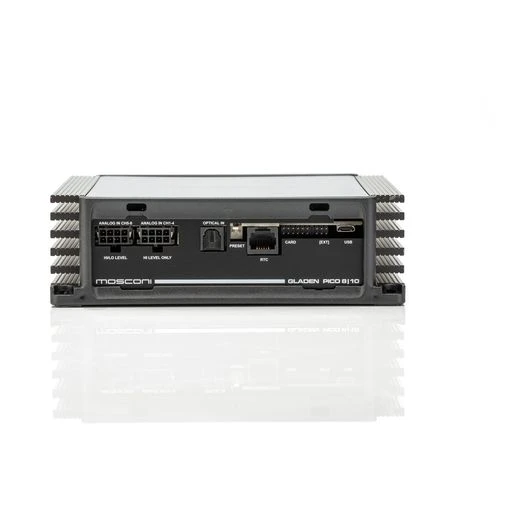

Eingangsseite:

• 8x Analogeingänge (Umschaltbar symmetrisch (High-Level) oder unsymmetrisch (Low-Level). Variable Lastwiderstände und Teilerwiderstände, daher über sehr großen Spannungsbereich anzupassen)
• 1x Digitaleingang SP-Dif optisch (8kHz – 96kHz Sampling rate)
• 1x Bluetooth-Port mit SP-Dif – TTL (8kHz – 96kHz, z.B. für Mos_BTS Bluetooth Streaming Modul)
• 1x Bluetooth extended digital Audio Port (BT+) (flexibler 8kHz – 384kHz synchroner Digitaleingang für Audioquellen mit 2 – 16 Kanälen, direkter DSP-Zugang ohne Jitter, z.B. für MOS BTS96k BT streaming Modul oder erweiterte Analogeingänge)

---

DSP-Teil:

• 294.912 MHz, 32-bit Audio-Port, 64-Bit Core. Double Precision 56Bit Filterberechnung. 3072 SIMD instructions per sample at 96 kHz. ASRCs from 1:8 up to 7.75:1 ratio and 139 dB DNR.

---

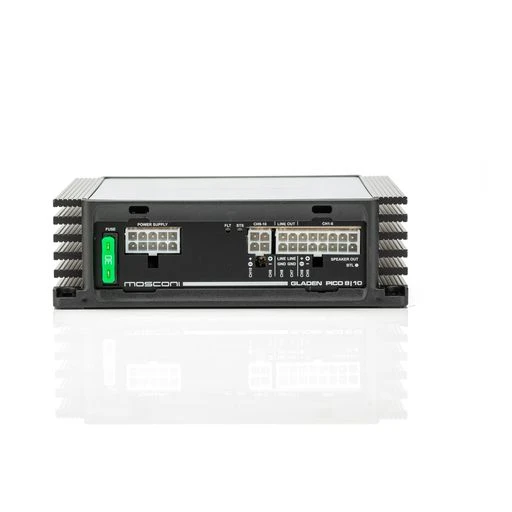

Ausgangsseite:

• 4x 50W + 4x 90W Lautsprecherausgang 2-Ohm stabil und brückbar auf Kanal 5-8
• 2x 2Vrms Line Ausgänge
• SN/R 112dB
• 1x Digitalausgang optisch (96kHz / 24Bit, voll Masterfähig)

---

Control:

• 1x USB Serial Data (Anschluss PC / GUI)
• 1x Remote Connector (Anschluss für RCD, RC-Mini, RTC-Hub)
• 2x Bluetooth control Port (Anschluss MOS-BT3.0 (App-Steuerung), RC-Can (CAN-Bus-Steuerung)
• 1x Remote Out, 1x Remote In, Auto-Remote bei Highlevel-Anschluss.
• Anschlüsse mit MOLEX® Steckkontakte.
• Sehr kleine Baugröße mit geringer Wärmeentwicklung, bestens für Installation hinter Verkleidungen geeignet.

---

Software

• 3x 9 Band parametrischer Eingangs-EQ (De-Equalizing) 8x Eingangs-Delay 0 – 3ms / 0,01ms (De-Delay) 10x Eingangs-Pegelsteller digital (Signalkonditionierung)
• Flexibler Mischer für Signalrouting (Seitengetrennt, kann summieren und subtrahieren, 10 Eingänge auf 4×2 Ausgangsgruppen)
• 8x 30 Band oder 4×30 Band + 2×15 Band Gruppen-EQ (parametrisch, relative Phase bleibt stabil)
• 10x 10 Band Ausgangsfilter HighPass / LowPass / HighShelf / LowShelf / Notch / Allpass 1. + 2. Ordnung / Speaker-EQ)
• 10x Speaker-Delay 0 – 12ms, 0,01ms
• 10x Speaker Phase switch.



Dynamische EQ, Filter und Delay-Einstellungen

Gruppen-EQ, Ausgangsfilter und Laufzeiten können abhängig von der Quelle oder vom Eingangspegel in 4 Stufen angepasst werden.



High-Speed Noisegate (wird nicht bemerkt, da es schneller öffnet als das Signal im DSP verarbeitet wird. Automatisches Setup, misst selbstständig den Noisefloor-Level der Quelle)



Signalgenerator (Dirac / Pink Noise / White Noise / Sinussweep)



Laufzeitmessung mit autom. Korrektur (Misst präzise die Phase- und Laufzeitdifferenzen der einzelnen Lautsprecher oder des Eingangssignals [aktive OEM-Systeme] , für Lausprechermessung separate Messhardware erforderlich)



Stereo Frequenzgangmessung mit binauraler Addition. (Misst den Frequenzgang an einem beliebigen Eingang oder einer Mischer-Ausgangsgruppe. Erstellt EQ-Vorschlag für De-Equalizing oder Lautsprecher. für Lausprechermessung separate Messhardware erforderlich). Berechnet die Lautheit aus den einzelnen Frequenzgängen mittels gewichteter logarithmischer Addition)



3 wählbare Modi für Front / Center / Rear – Management

Center: Straight über den Mischer (wie bisher). Klassische Summierung (Center gibt die monauralen Signale wieder, nur linke Signale werden abgezogen, nur rechte Signale werden gewichtet, justierbar). Matrix-Berechnung: Ein Algorithmus extrahiert relevante Signale (Stimme) und gibt diese über den Center aus.

Front: Straight über den Mischer (wie bisher). Crossmix: Nur linke Signale werden über einen Lowpass und ein Timedelay der rechten Seite beigemischt (und andersrum). Das Ergebnis ist eine bessere Bassperformance bei gegebener Leistung / kleineren Lautsprechern. Matrix-Berechnung: Die vom Center-Algorithmus extrahierten, monauralen Signale werden von den rechten/linken Signalen abgezogen.

Rear: Straight über den Mischer (wie bisher). Crossmix: Gefilterte Subtraktion der gegenüberliegenden Seite. Wirkung: Erweiterte Bühnenbreite vorne.

Matrix-Berechnung: Die Hecklautsprecher geben nur Signalanteile aus die nicht relevant für die Bühnenabbildung sind, über ein Delay wird eine erwiterte Räumlichkeit erzeugt.

Die entsprechenden Modi können für Center / Front und Rear separat gewählt werden.
